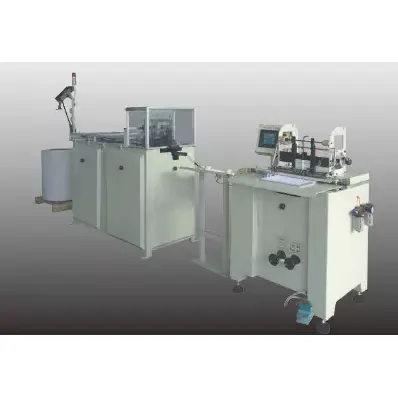

Az ikergyűrűs huzalformázó és -kötő gépet széles körben használják nejlonbevonatú huzal dupla huzalozására, horganyzott huzalformázására és kötésére notebook, füzet és naptár számára.
Az ikergyűrűs huzalformázó és -kötő gép nejlonbevonatú huzalokhoz, ónozott huzalokhoz és horganyzott huzalokhoz használható. Kiváló minőségű termékek, és nincs sérülés a huzal bevont rétegében.
Különböző méretű tekercsek állíthatók elő ugyanabban a menetemelkedésben az alakító forma cseréjével Pontos menetemelkedés, szabványos forma Megbízható működés, nagy sokoldalúság.

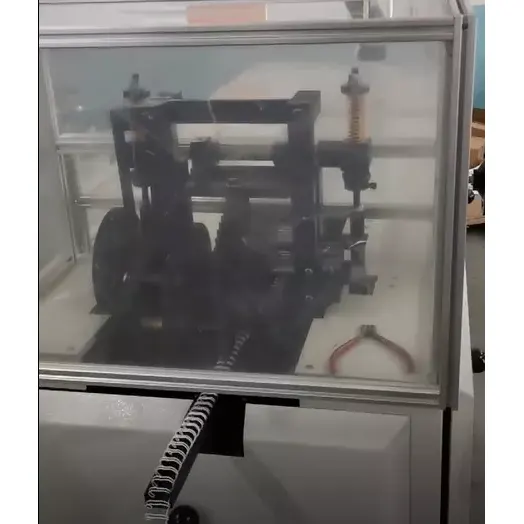

A huzalt egy hordóból vagy orsóból húzzák ki, és az esetleges csavarodást egyengető görgők veszik ki, további hengerek egyenesítik ki a huzalt és betáplálják az első alakító állomásra. Egy tekercselő kereszt és egy csillagkerék cikk-cakk vonallá alakítja a vezetéket. Egy szállítószalagon keresztül a cikk-cakk huzal a második alakító állomásra kerül, ahol a kötést előre lekerekítik és a formát befejezik. A meghosszabbított szállítócsatorna lehetővé teszi a kötés 180 fokos elfordítását. Ez fontos a kötőelemek egyedi feltekercseléséhez. Kifutáskor egy számláló kiolvassa az előállított hurkok számát.

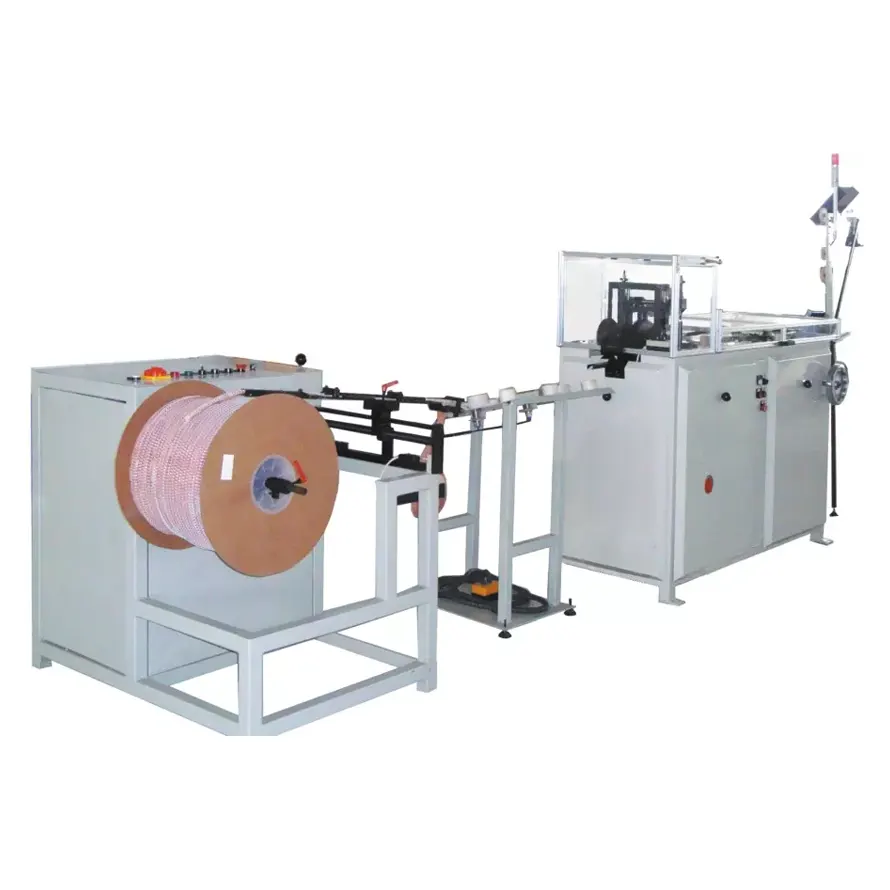

Azonos menetemelkedéssel és további alkatrészek felhasználásával az ikergyűrűs huzalformázó és -kötőgép ugyanabban a tartományban különböző átmérőkre állítható be. Lehetőség van arra is, hogy az előre kialakított huzalkötést speciálisan gyártott orsókra tekerjük fel. Ebben az esetben a tekercselőgép közvetlenül csatlakozik az alakítógéphez. Ezzel egyidejűleg egy végtelenített papírcsíkot is feltekernek a drótkötések szétválasztására.
Méret |
Hangmagasság |
Háttér (mm) |
Ónozott huzal (mm) |
Vezeték átm (mm) |
Kötési vastagság (mm) |
BindingPage (oldal) |
1/4 |
3:1 |
0.70 |
0.65 |
6.4
|
4.9 |
45 |
5/16 |
3:1 |
0.80
|
0.70
|
7.9 |
6.3 |
60 |
3/8 |
3:1 |
0.80
|
0.75 |
9.5 |
7.9 |
70 |
7/16 |
3:1 |
0.90
|
0.80 |
11.1
|
9.3
|
85 |
1/2 |
3:1 |
0.90
|
0.85 |
12.7 |
10.9 |
100 |
9/16 |
2:1 |
1.00
|
0.90
|
14.3 |
12.2
|
120 |
5/8 |
2:1 |
1.10
|
1.00 |
15.9 |
3.4 |
130 |
3/4 |
2:1 |
1.20
|
1.10 |
19.1 |
16.6 |
160 |
7/8 |
2:1 |
1.20
|
1.20
|
22.2 |
19.7 |
190
|
1
|
2:1 |
1.25 |
1.20 |
25.4 |
22.9 |
225 |
11/4 |
2:1 |
1.50
|
1.45 |
31.8 |
27.8 |
270 |
Sebesség |
|
350-550 Hurok/perc |
Teljhatalom |
Alakító gép |
0,75 kW |
Teljhatalom |
Orsógép |
0,37 kW |
Teljhatalom |
Papírvágó gép |
0,25 kW |
Dimenzió |
Alakító gép |
2400*650x1700mm |
Dimenzió |
Orsógép |
1300*1000*1200mm |
Dimenzió |
Papírvágó gép |
600x500*1400mm |
